Descrizione
DJI MATRICE 100 – SPECIFICHE TECNICHE
Interasse diagonale | 650 mm |
---|---|
Peso (con batteria TB47D) | 2355 g |
Peso (con batteria TB48D) | 2431 g |
Max. Peso al decollo | 3600 g |
Peso della baia di espansione | 45 g |
Peso del vano batteria | 160 g |
Zenmuse X3 Gimbal con peso della fotocamera | 247 g |
Precisione al passaggio del mouse (modalità P con GPS) | Verticale: 0,5 m, orizzontale: 2,5 m |
---|---|
Max. Velocità angolare | Passo: 300 ° / s, imbardata: 150 ° / s |
Max. Angolo di inclinazione | 35 ° |
Max. Velocità di salita | 5 m / s |
Max. Velocità di discesa | 4 m / s |
Max. Resistenza al vento | 10 m / s |
Max. Velocità |
|
Tempo di passaggio del mouse (con batteria TB47D) | Nessun carico utile: 22 min; Carico utile di 500 g: 17 min, carico utile di 1 kg: 13 min |
Tempo di passaggio del mouse (con batteria TB48D) | Nessun carico utile: 28 minuti; Carico utile 500 g: 20 min, carico utile 1 kg: 16 min |
Tempo di passaggio del mouse (con due batterie TB47D) | Nessun carico utile: 33 min |
Tempo di passaggio del mouse (con due batterie TB48D) | Nessun carico utile: 40 min |
Tempo di passaggio del mouse (con batteria TB47D e Zenmuse X3) |
Nessun carico utile: 19 min |
Tempo di passaggio del mouse (con batteria TB48D e Zenmuse X3) | Nessun carico utile: 23 min |
Modello del motore | DJI 3510 |
---|---|
Modello dell’elica | DJI 1345s |
Modello ESC | DJI E SERIE 620D |
Temperatura di esercizio | Da -10 ° C a 40 ° C |
---|
Modello | A14-100P1A |
---|---|
Uscita di tensione | 26,3 V |
Livello di potenza | 100 W |
Nome | C1 |
---|---|
Frequenza operativa |
|
Distanza di trasmissione (non ostruita, priva di interferenze) |
|
EIRP |
|
Uscita video | USB, Mini-HDMI |
Alimentazione elettrica | Batteria incorporata |
Caricabatterie | Caricatore approvato da DJI |
Doppia funzionalità degli utenti | Controllo Master-e-Slave |
Supporto per dispositivo mobile | Supporta smartphone e tablet |
Potenza di uscita | 9 W |
temperatura di esercizio | Da -10 ° C a 40 ° C |
Temperatura di conservazione |
|
Temperatura di carica | Da 0 ° C a 40 ° C |
Batteria | 6000 mAh LiPo 2S |
Larghezza massima dispositivo mobile | 170 millimetri |
Modello | TB47D |
---|---|
Capacità | 4500 mAh |
Voltaggio | 22,2 V |
genere | LiPo 6S |
Energia | 99,9 Wh |
Peso netto | 600 g |
temperatura di esercizio | Da -10 ° C a 40 ° C |
Temperatura di conservazione |
|
Temperatura di carica | Da 0 ° C a 40 ° C |
Max. Potere di ricarica | 180 W |

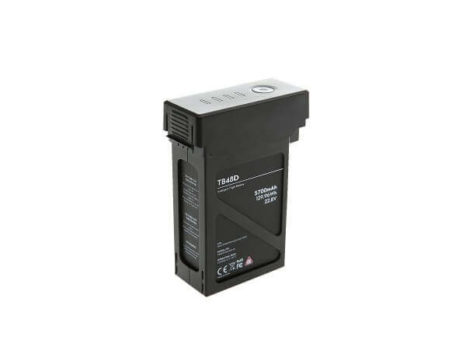

Modello | TB48D |
---|---|
Capacità | 5700 mAh |
Voltaggio | 22,8 V |
genere | LiPo 6S |
Energia | 129,96 Wh |
Peso netto | 676 g |
temperatura di esercizio | Da -10 ° C a 40 ° C |
Temperatura di conservazione |
|
Temperatura di carica | Da 0 ° C a 40 ° C |
Max. Potere di ricarica | 180 W |
Modello | N1 |
---|
DJI MATRICE 100 – FAQ
No. Tuttavia, è possibile montare Zenmuse X3 sul Matrice 100 o montare la serie Zenmuse X5 sul Matrice 100 utilizzando gli adattatori X5.
Il Matrice 100 adotta il sistema di propulsione personalizzato E800. No, non posso montare il DJI E800 (che è il kit E800 venduto separatamente) sul Matrice 100.
Per ogni porta XT 30 o XT 60, l’intervallo di uscita di tensione è 20-26,1 V e l’uscita di corrente massima è di 10 A. Nota: l’uscita di corrente totale di tutte le porte XT 30 e XT 60 non può superare 10 A.
Sì. Le porte XT 30, XT 60, GPS CAN, CAN1 e UART possono essere trovate su entrambi i lati della scheda centrale. È possibile collegare i dispositivi alle porte pertinenti.
Attualmente, Guidance è compatibile solo con il controller di volo DJI N1 e non è compatibile con i controllori di volo di terze parti.
Questo problema è causato dal barometro; il barometro è un sensore importante utilizzato per rilevare l’altitudine di volo. Ci sono alcuni motivi per cui il barometro potrebbe non funzionare correttamente. Potrebbe essere solo difetto nella precisione del barometro che causa un errore nel rilevamento dell’altitudine di volo. Potrebbe anche essere che la rotazione delle eliche causi turbolenze d’aria che interferiscono con il corretto funzionamento del barometro. Inoltre, il complesso flusso d’aria dell’ambiente (ad esempio forti venti o flusso d’aria tra gli edifici) può anche influire sui sensori del barometro.
Questo problema è causato principalmente dal barometro. Il barometro viene utilizzato per mantenere l’altezza, ma si possono verificare delle deviazioni a causa dell’accuratezza del barometro.
Il barometro potrebbe incontrare interferenze dovute a disturbi del flusso d’aria causati dalla rotazione delle eliche.
Inoltre, le prestazioni del barometro possono essere influenzate dalle condizioni ambientali, come venti forti e flussi d’aria anormali tra gli edifici.
Per mantenere un’altitudine costante in una varietà di situazioni, è necessario utilizzare sensori aggiuntivi, come sensori di visione e sensori a ultrasuoni.
DJI MATRICE 100 – HARDWARE
Sì, il Matrice 100 è costruito con due scomparti batteria. In questo modo è possibile montare una batteria TB48D extra per ottenere un tempo di volo massimo di 40 minuti.
Per garantire che il sistema non invii avvisi quando si utilizzano due batterie, è necessario prima accendere quello collegato al controller principale (la batteria principale), quindi accendere l’altro (la batteria secondaria). Quando si spengono due batterie, controllare se i loro livelli di batteria sono uguali. Se è così, si prega di spegnere prima la batteria principale e poi la batteria secondaria. Se i livelli della batteria sono diversi, spegnere quello con il livello di batteria più alto prima di spegnere l’altro. Se si utilizza solo una batteria, estrarre il cavo XT 60 dal vano batteria vuoto per evitare cortocircuiti.
No. A2 contiene solo un modulo GPS, mentre il GPS utilizzato in Matrice 100 è la versione aggiornata di A2. Il GPS A2 può essere utilizzato su Matrice 100, non è consigliabile farlo.
Sì, è possibile montare gli scomparti batteria sul pannello centrale inferiore o superiore. Per fare questo; posizionare gli scomparti della batteria in modo che i terminali della batteria puntino verso la coda dell’aereo e utilizzare quattro viti M2.5×5 per fissarli sulla barra di estensione. Accordare il centro di gravità dell’aeromobile regolando la posizione dei compartimenti. Per garantire che i cavi non vengano spinti da alcun compartimento sulla scheda centrale, tirare i cavi attraverso il foro del cavo riservato sulla scheda superiore.
Collegare un’estremità del cavo cardanico a 10 pin alla porta a 10 piedini del controller di volo. Collegare l’altra estremità alla porta a 10 pin sul blocco del giunto cardanico. Seguire gli stessi passaggi quando si collega il cavo cardanico a 8 pin.
DJI MATRICE 100 – SOFTWARE
Il sito web ufficiale di DJI ha pubblicato un elenco di zone di volo limitate a livello mondiale. Per ulteriori informazioni, visitare http://flysafe.dji.com/cn/no-fly. Gli utenti non sono autorizzati a sbloccare le zone soggette a restrizioni da soli.
Aggiornamenti del firmware, impostazioni dell’SDK e altro.
L’intervallo di prevenzione degli ostacoli include il campo di rilevamento degli ostacoli e la distanza dei freni. L’intervallo di rilevamento ostacoli è compreso tra 0,2 e 20 m, che è determinato da un algoritmo impostato all’interno della Guida in base alla velocità di volo in tempo reale e non può essere regolato manualmente. La distanza di frenata è di 2 metri per impostazione predefinita e può essere regolata con l’app DJI Assistant 2.
Sì. Quando viene attivata la funzione di prevenzione degli ostacoli, la velocità massima di volo di M100 viene automaticamente ridotta a 7 m / s per impostazione predefinita. È possibile modificare questa velocità massima di volo con l’app DJI Assistant 2, se necessario. Notare che le prestazioni di volo di M100 sono le stesse di Inspire 1 quando la funzione di prevenzione degli ostacoli non è attivata.
Verificare che il cavo di alimentazione XT 60 sia ben collegato al vano batteria e alla scheda centrale; Controllare se i cavi ESC sono ben collegati a tutti i motori; Aggiorna di nuovo il firmware ESC.
DJI MATRICE 100 – SPECIFICHE
Il Matrice 100 viene fornito con un telaio centrale, telecomando, batteria, caricabatterie, GPS, pacchetto accessori estensione telaio ed eliche nella scatola. È necessario acquistare separatamente le guide di installazione, gli accessori per l’installazione di guida, gli accessori cardanici e una sospensione cardanica.
Il controllore di volo N1.
Un sistema di trasmissione video HD è integrato nel telecomando Matrice 100. Sia la qualità dell’immagine del feedback video in diretta sia l’affidabilità della trasmissione sono notevolmente migliorate. Il raggio di trasmissione massimo è fino a 5 km.
Sì. Entrambi gli aerei portano il Zenmuse X3.
La capacità della batteria standard Matrice 100 è di 4500 mAh con una tensione della batteria di 22,2 V. Ha un tempo di volo massimo di 25 minuti. La struttura di blocco della batteria Inspire 1 è diversa da quella dei Matrice 100, quindi la batteria Inspire 1 non può essere utilizzata su Matrice 100.
Sì, gli ingranaggi di atterraggio del Matrice 100 possono assorbire gli urti. Possono sopportare la forza d’impatto di un aereo da 3 kg durante l’atterraggio.
L’aereo decolla e si libra a 1.5 m da terra.
3 km.
